Trapez- und Wellbleche – passende Befestiger für die Montage
Trapez- und Wellbleche lassen sich je nach Profil und Unterkonstruktion auf unterschiedliche Weise befestigen. Eine wichtige Unterscheidung ist dabei die Untergurt- und Obergurtverschraubung. Für beide Varianten stehen passende Befestiger zur Verfügung.
Bei der Befestigung spielt außerdem die Frage eine Rolle, ob mit oder ohne Kalotte verschraubt wird. Welche Variante sinnvoll ist, hängt vor allem vom Profil, der vorhandenen Auflagefläche und dem Einsatzbereich ab.
Obergurtverschraubung mit Kalotte – häufig bei der Dachmontage

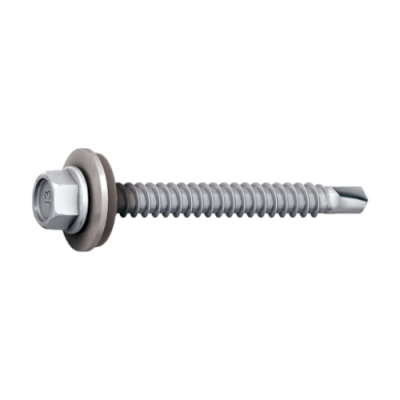

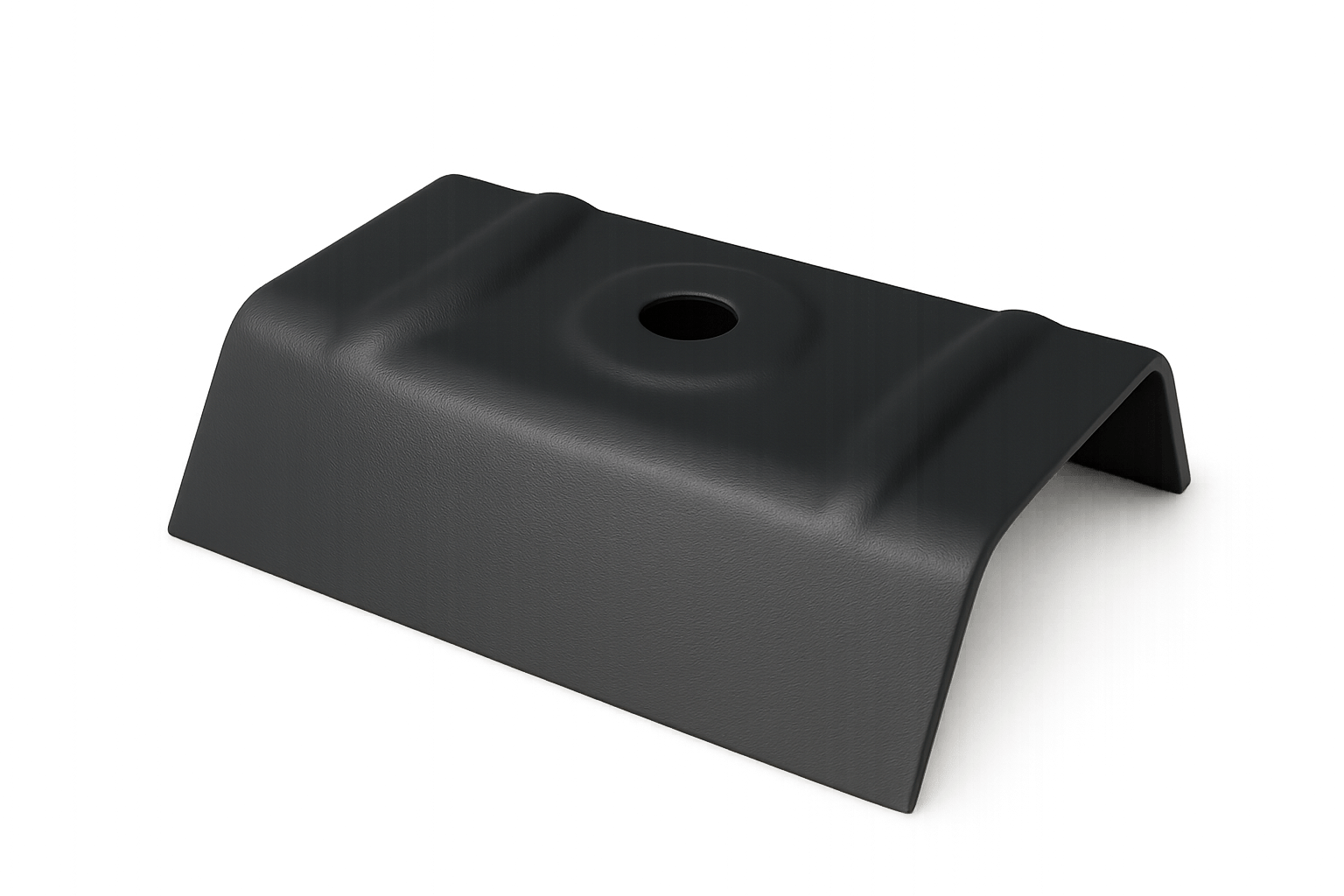

Bei der Obergurtverschraubung wird die Formteilschraube durch den Hochpunkt des Trapez- oder Wellblechs geführt. Eine passende Kalotte wird zwischen Schraube und Profil eingesetzt und folgt der Form des Blechs.
Gerade bei Dachmontagen ist diese Befestigungsart häufig die bevorzugte Lösung. Die Kalotte vergrößert die Auflagefläche der Verschraubung und verteilt die auftretenden Kräfte besser über den Profilbereich.
Ein Beispiel: Wird ein Trapezblech auf einer Dachkonstruktion im Obergurt verschraubt, liegt die Schraube auf dem schmalen Hochpunkt des Profils. Mit einer passenden Kalotte erhält die Verschraubung eine größere, profilgerechte Auflage. Dadurch wird das Blech im Befestigungsbereich zusätzlich unterstützt und die auftretenden Kräfte können besser in das Profil eingeleitet werden.
Verschraubung ohne Kalotte – wann ist sie sinnvoll?
Eine Verschraubung ohne Kalotte ist nicht grundsätzlich schlechter. Sie ist sinnvoll, wenn das Profil im vorgesehenen Befestigungsbereich eine ausreichend große und geeignete Auflagefläche für Schraube und Dichtscheibe bietet.
Ein typischer Anwendungsbereich ist die Fassadenmontage. Hier kann das Profil so befestigt werden, dass die Formteilschraube direkt durch den dafür vorgesehenen Profilbereich in die Unterkonstruktion geschraubt wird. Eine zusätzliche Kalotte ist dann nicht erforderlich, sofern das Profil und die Montagevorgaben diese Befestigung vorsehen.
Auch bei Profilen mit ausreichend großer Auflagefläche kann die direkte Verschraubung ohne Kalotte sinnvoll sein. Dadurch wird die Montage einfacher und es wird kein zusätzliches Befestigungselement benötigt.
Untergurtverschraubung ohne Kalotte
Bei der Untergurtverschraubung wird die Formteilschraube durch den Tiefpunkt des Profilblechs in die Unterkonstruktion geschraubt. Bei dafür geeigneten Profilen erfolgt diese Befestigung ohne Kalotte.
Entscheidend ist, dass die Formteilschraube mit ihrer Dichtscheibe sicher auf dem vorgesehenen Befestigungsbereich aufliegt und das Profil für diese Art der Verschraubung ausgelegt ist.
Mit oder ohne Kalotte – die wichtigsten Unterschiede
| Ausführung | Typischer Einsatz | Besonderheit |
|---|---|---|
| Mit Kalotte | Häufig bei Dachmontagen und Obergurtverschraubungen | Größere, profilgerechte Auflage und bessere Kraftverteilung |
| Ohne Kalotte | Häufig bei Fassaden oder Profilen mit ausreichend großer Auflagefläche | Direkte Verschraubung mit Formteilschraube und Dichtscheibe |
Welche Variante sollte ich wählen?
Für eine Dachmontage ist bei einer dafür vorgesehenen Obergurtverschraubung die Kombination aus Formteilschraube und Kalotte häufig die bevorzugte Lösung. Die Kalotte unterstützt das Profil im Befestigungsbereich und verteilt die auftretenden Kräfte auf eine größere Fläche.
Bei einer Fassadenmontage oder bei einem Profil mit ausreichend großer Auflagefläche kann dagegen die Formteilschraube ohne Kalotte die passende Lösung sein.
Welche Befestigungsart tatsächlich verwendet werden sollte, hängt immer vom konkreten Profil, der Unterkonstruktion und der vorgesehenen Montageart ab.
Merke: Dachmontage und Obergurtverschraubung → häufig Formteilschraube + Kalotte. Fassadenmontage bzw. ausreichende Profilauflage → häufig Formteilschraube ohne Kalotte.
Beachten Sie bei der Auswahl und Montage immer die technischen Vorgaben des jeweiligen Profilblechs sowie die Angaben zu den passenden Befestigungsmitteln.
