KALOTTEN

Kalotten für Trapez- und Wellbleche

Kalotten sind wichtige Befestigungselemente für die Montage von Trapez- und Wellblechen. Sie werden gemeinsam mit einer geeigneten Schraube eingesetzt und sorgen dafür, dass die Verschraubung optimal an die Form des Profilblechs angepasst wird.

Besonders bei der Obergurtverschraubung von Trapez- und Wellblechen kommen Kalotten zum Einsatz. Durch ihre profilgerechte Form vergrößern sie die Auflagefläche im Bereich der Verschraubung und unterstützen dadurch eine gleichmäßige Kraftverteilung.

Was ist eine Kalotte?

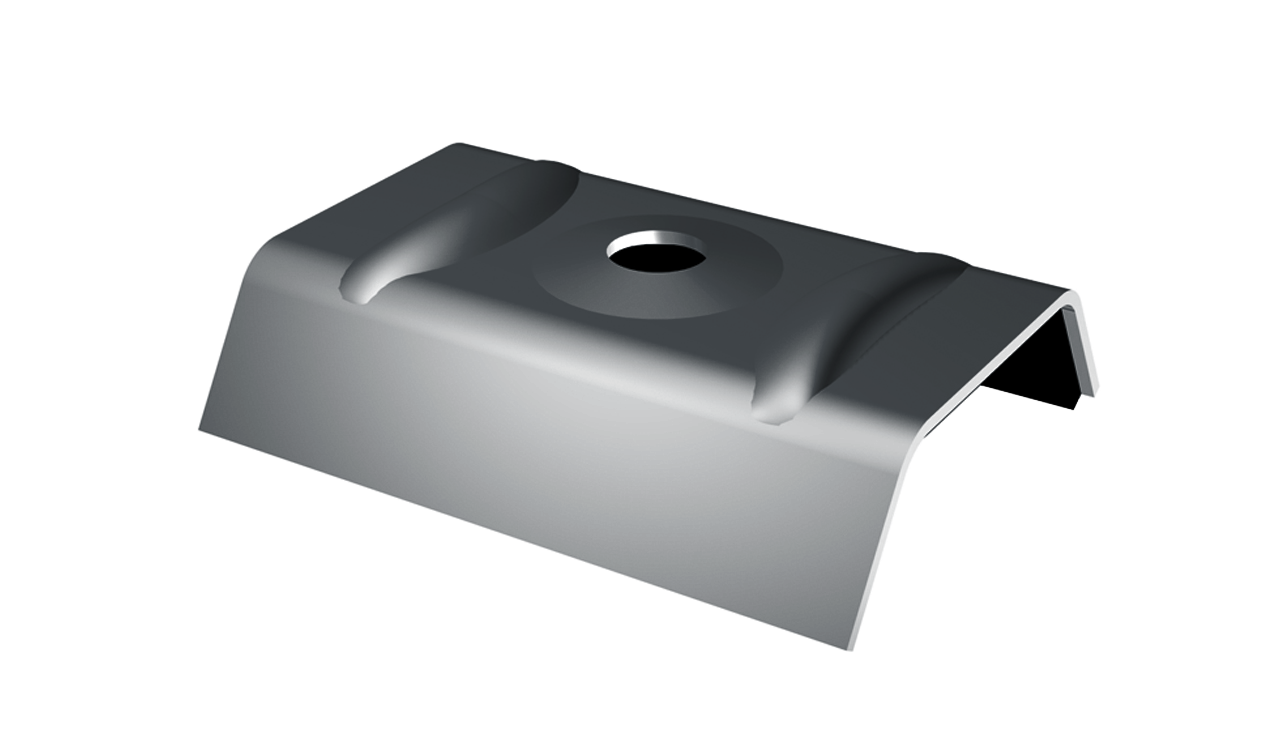

Eine Kalotte ist ein speziell geformtes Befestigungselement, das auf das jeweilige Profil des Trapez- oder Wellblechs abgestimmt ist. Sie wird zwischen Schraube und Profilblech eingesetzt und bildet eine größere, an die Profilgeometrie angepasste Auflagefläche.

Dadurch wird die Verschraubung im Profilbereich zusätzlich unterstützt. Besonders bei der Befestigung auf dem Obergurt, also dem Hochpunkt des Profilblechs, kann die Kalotte eine wichtige Funktion übernehmen.

Kalotten bei der Obergurtverschraubung

Bei einer Obergurtverschraubung wird die Schraube durch den Hochpunkt des Profilblechs geführt. Ohne zusätzliche Unterstützung ist die Auflagefläche im Befestigungsbereich vergleichsweise klein.

Die passende Kalotte folgt der Profilform und schafft eine größere Auflagefläche zwischen Schraube und Blech. Dadurch können die auftretenden Kräfte besser über den Profilbereich verteilt werden.

Aus diesem Grund werden Kalotten insbesondere bei dafür vorgesehenen Dachmontagen und Obergurtverschraubungen eingesetzt.

Die richtige Kalotte für das Profil

Nicht jede Kalotte passt zu jedem Trapez- oder Wellblech. Die Form der Kalotte muss auf die Profilgeometrie abgestimmt sein. Nur eine passende Kalotte kann sich entsprechend an das Profil anlegen und die vorgesehene Auflagefläche herstellen.

• Profilform und Profilgeometrie
• Profilhöhe und Profilbreite
• passende Schraubengröße
• vorgesehene Obergurtverschraubung
• Einsatzbereich und Montageart

Eine korrekt passende Kalotte liegt möglichst formgerecht auf dem Profil auf und unterstützt dadurch die Befestigung.

Kalotte und Schraube als Befestigungssystem

Die Kalotte wird nicht allein verwendet, sondern zusammen mit einer geeigneten Bohrschraube bzw. Befestigungsschraube eingesetzt. Schraube und Kalotte müssen dabei aufeinander und auf das verwendete Profil abgestimmt sein.

Für die Montage von Trapez- und Wellblechen ist deshalb nicht nur die richtige Schraubenlänge entscheidend. Auch die passende Kalotte für das jeweilige Profil muss ausgewählt werden.

Wann brauche ich eine Kalotte?

Eine Kalotte wird insbesondere dann eingesetzt, wenn das Profilblech im Obergurt verschraubt und dafür eine zusätzliche profilgerechte Auflage vorgesehen ist. Typisch ist diese Befestigungsart bei entsprechenden Dachkonstruktionen.

Bei einer direkten Verschraubung ohne Kalotte, beispielsweise mit einer dafür vorgesehenen Formteilschraube, wird dagegen keine zusätzliche Kalotte benötigt. Welche Befestigungsart verwendet wird, hängt vom Profil und der vorgesehenen Montageart ab.
